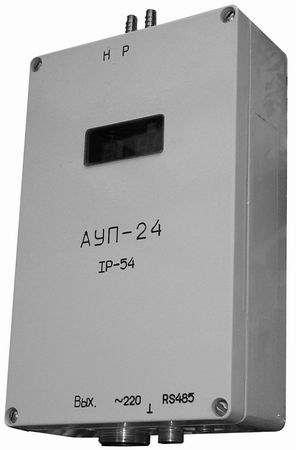

Блок управления рукавными циклонными фильтрами РЦИЭ «АУП-24»

Автомат управления пневмораспределителями АУП-24 предназначен для подачи управляющих импульсов, открывающих пневмораспределители в рукавных фильтрах РЦИЭ с количеством рукавов (пневмораспределителей) кратным 16(18) или 24.
Автомат предусматривает подключение к каждому каналу нескольких пневмораспределителей параллельно, если суммарный ток канала не превысит 2А.
Автомат обеспечивает одновременную работу пневмораспределителей с напряжением только ~220 В либо только ~36 В ( определяется подачей внешнего напряжения питания силовой цепи ).

технические характеристики

программное обеспечение

преимущества комплекта

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество выходных каналов, шт.	24
Напряжение питания пневмораспределителей, определяется внешним источником	~220B либо ~36В
Длительность выходного импульса, мС	60 ... 160
Длительность паузы между импульсами, С	1 … 32
Величина тока срабатывания защиты, А	2
Диапазон измеряемого дифференциального давления воздуха, кПа	0.4 … 10
Интерфейс связи с ПЭВМ диспетчера	RS485, гальваническая развязка
Предельные условия эксплуатации:
температура окружающего воздуха, град.С,	-35 ... +40
относительная влажность при 35 град.С, %	98
Исполнение по защищенности от воздействия внешних факторов окружающей среды, не хуже	IP54
Питание - напряжение, В	187-242
Частота, Гц	50±1
Потребляемая мощность, Вт, не более	7
Срок службы блока не менее, лет	10
Время непрерывной работы	не ограничено

Программное обеспечение

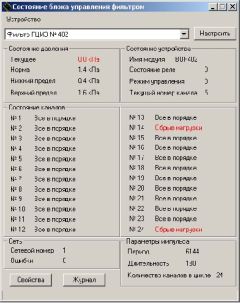

Программа «Состояние автоматов РЦИЭ» предназначена для текущего наблюдения за состоянием и оперативного информирования оператора диспетчерской ПЭВМ об аварийных состояниях блоков АУП-24, устанавливаемых на фильтрах-циклонах типа РЦИЭ. Программа позволяет контролировать состояние до 32 двух блоков АУП-24, подключенных к общей шине интерфейса RS-485 и дистанционно изменять параметры работы фильтров.

По сравнению с существующими автоматами управления блок "АУП-24" имеет следующие преимущества:

1. Наличие интерфейса связи с ПЭВМ диспетчера, что позволяет оперативно контролировать работу фильтров РЦИЭ - состояние рукавов (степень загрязнения, либо обрыв), пневмораспределителей (короткое замыкание или обрыв);

2. Наличие встроенного измерителя перепада давлений между "чистой" и "грязной" камерами фильтра РЦИЭ. Это позволяет контролировать состояние рукавов фильтра, степень их загрязнения, либо наличие оборванных рукавов. Величина перепада в кПа индицируется на дисплее блока и на экране монитора ПЭВМ диспетчера;

3. Каждый силовой канал защищен от короткого замыкания быстродействующим электронным предохранителем, и аварийное состояние каждого силового канала (короткое замыкание либо обрыв нагрузки) отображается на дисплее блока и на экране монитора ПЭВМ диспетчера;

4. Существующая система самодиагностики позволяет определить наличие неисправности электроники самого блока "АУП-24";

5. Возможность быстрой замены неисправного блока на резервный благодаря разъемным соединениям, небольшим габаритам и массе и простоте монтажа.
