Приборы весоизмерительные серии АД-ХХ (*)

Прибор весоизмерительный (прежнее название - терминал весовой) АД-П предназначен для управления одиночными или двумя независимыми проходными бункерными тензометрическими порционными весами для учета прохождения сыпучего продукта.

АД-К - предназначен для управления одиночными или двумя независимыми или карусельными весовыбойными установками.

АД-М - предназначен для управления многокомпонентным весовым дозатором с количеством весов до 2-х, количеством компонентов - до 8 с возможностью расширения до 20.

Прибор весоизмерительный - индикатор АД-ВИ предназначен для управления автомобильными или  железнодорожными весами с параллельным или независимым подключением датчиков.


Серия устройств АД-ХХ разработана для модернизации устаревших и/или применения в составе вновь изготавливаемых электромеханических, тензометрических проходных, весовыбойных или многокомпонентных весов на мельницах, крупяных и комбикормовых заводах, при производстве строительных материалов, в горно-добывающей промышленности, в химическом и прочих производствах.

Приборы являются функционально законченными устройствами, не требующими применения дополнительного измерительного и иного оборудования в течении всего времени эксплуатации:

  • Управление электропневмораспределителями и пускателями приводов осуществляется непосредственно с силовых выходов (~220В 1А) блока.
  • Емкостные и/или мембранные датчики подпора и наличия продукта запитываются от встроенного источника постоянного напряжения, защищенного от короткого замыкания.
  • Энергонезависимая память прибора накапливает и хранит информацию о суммарной массе в сменном, обнуляемом, и общем, не сбрасываемом, с нарастающим итогом, счетчиках. В варианте весового терминала для управления двумя независимыми весами каждый канал оборудован независимыми счетчиками продукции.
  • Связь с ПЭВМ диспетчера для передачи содержимого счетчиков программе весового учета осуществляется по интерфейсу RS485 с гальванической развязкой.
  • Управление устройством и его настройки производятся на рабочем месте оператора с кнопочной пылевлагозащищенной клавиатуры либо дистанционно, с компьютера диспетчера.
  • Меню настройки и отображение служебной и диагностической информации выводятся на двухстрочный символьный ЖК-дисплей.
  • Значение счётчиков продукции или набираемого веса в процессе дозирования отображается на 7-сегментном светодиодном дисплее с высотой символов 20 мм.
  • Предусмотрен режим тестирования концевых датчиков, силовых управляющих выходов, АЦП и интерфейса связи.
  • При необходимости в режиме служебного меню возможно оперативное  переназначение как входных, так и выходных сигналов блока.
  • Наибольшие и наименьшие пределы взвешивания и точность измерений определяются используемым типом тензодатчиков и свойствами (точностью) механической системы взвешивания.
  • Все настройки прибора, также, как и содержимое счетчиков, сохраняются в энергонезависимой памяти не менее 10 лет.

* название ранних модификаций:
"

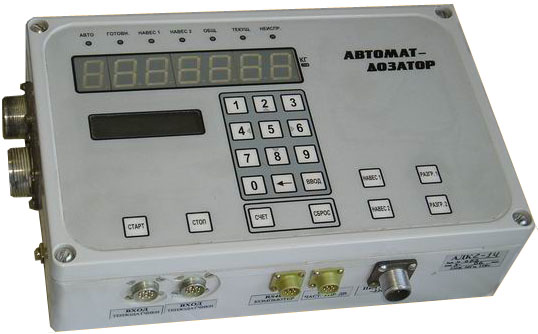

Блок управления "Автомат-дозатор",
"Терминал весовой"





ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

напряжение питания тензодатчиков, В 5
тип соединения тензодатчиков параллельное
количество аналоговых входов для подключения тензодатчиков, шт. до 2
число поверочных делений по ГОСТ 29329 (N), ед. 10000
характеристики силовых управляющих ключей ~220В, 1А
количество силовых выходов, шт. до 12
напряжение питания цепей низковольтных контрольных входов, В 12...22
количество низковольтных контрольных входов, шт. до 8
температура окружающего воздуха, ºС 0…+40
относительная влажность при 35 ºС, % 98
исполнение по защищенности от воздействия внешних факторов окружающей среды IP65
напряжение питание , В 187-242
частота питающего напряжения, Гц 50±1
срок службы устройства, не менее, лет 10
время непрерывной работы, часов без ограничения



еще..


Программный комплекс «Система учета»



  • сбор информации
  • накопление информации
  • учет продукции
  • расчет графика производительности по каждому весовому терминалу
  • пересчет процентного выхода продукции в реальном времени
  • составление отчетов о выработке продукции за смену, месяц и за любой отчетный период
  • вывод информации на принтер
  • пересчет процентного выхода продукции в реальном времени
  • ведение архива показаний весов

    Состав программного комплекса «Система учета»:
  • Программа «Монитор весов»;
  • Программа «Сканер весов»;
  • Программа «Настройка весов».

    Программа «Сканер весов» предназначена для сбора данных с весовых терминалов и записи их в базу данных. Обмен данными идет через последовательный порт персонального компьютера, весовые терминалы расположены в сети предприятия с электрическим интерфейсом RS485. Весовые терминалы опрашиваются с заданной пользователем периодичностью. «Сканер весов» также инициирует начало новой смены в 8:00 и 20:00. Программа автоматически регистрирует бригадира новой смены согласно расписанию, заданному в программе. Программа регистрирует остановки весов и предоставляет пользователю дать обоснование этим остановкам, если это необходимо.
  • Программа «Монитор весов» предназначена для отображения информации, накопленной в базе данных. Позволяет следить в реальном времени за объемом произведенной продукции, текущей производительностью весов, а также процентным выходом продукции относительно зерна, поданного на размол. В основном окне программы отображается почасовая выработка с начала смены в абсолютных числах, либо в процентном отношении относительно зерна поданного на размол. Программа позволяет отображать объем продукции за любую предыдущую смену или за период времени в сменах или в датах. Возможно отображение производительности в графическом виде с выбором отображаемых трендов. Любая информация из программы может быть получена в печатном виде. Имеется возможность автоматической печати отчетной документации в конце смены.  Программа «Монитор весов» может располагаться на любом компьютере в локальной сети предприятия или на нескольких компьютерах, что позволяет оперативно контролировать технологический процесс с разных рабочих мест.

    В программе «Настройка весов» задаются различные параметры весовых терминалов, расписание бригадиров, а также в этой программе создаются и редактируются отчетные формы.







    еще..
